二、结构示意图

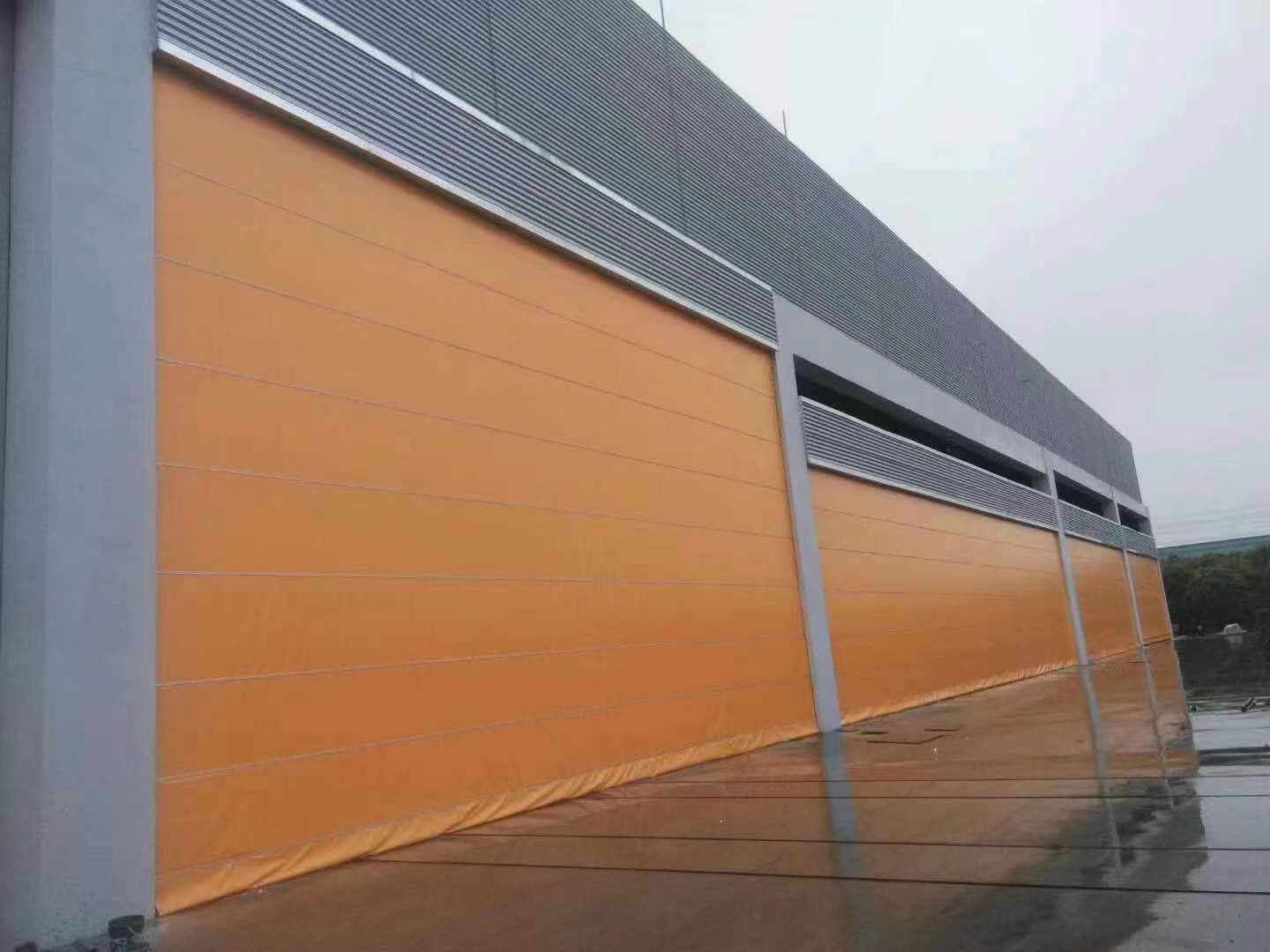

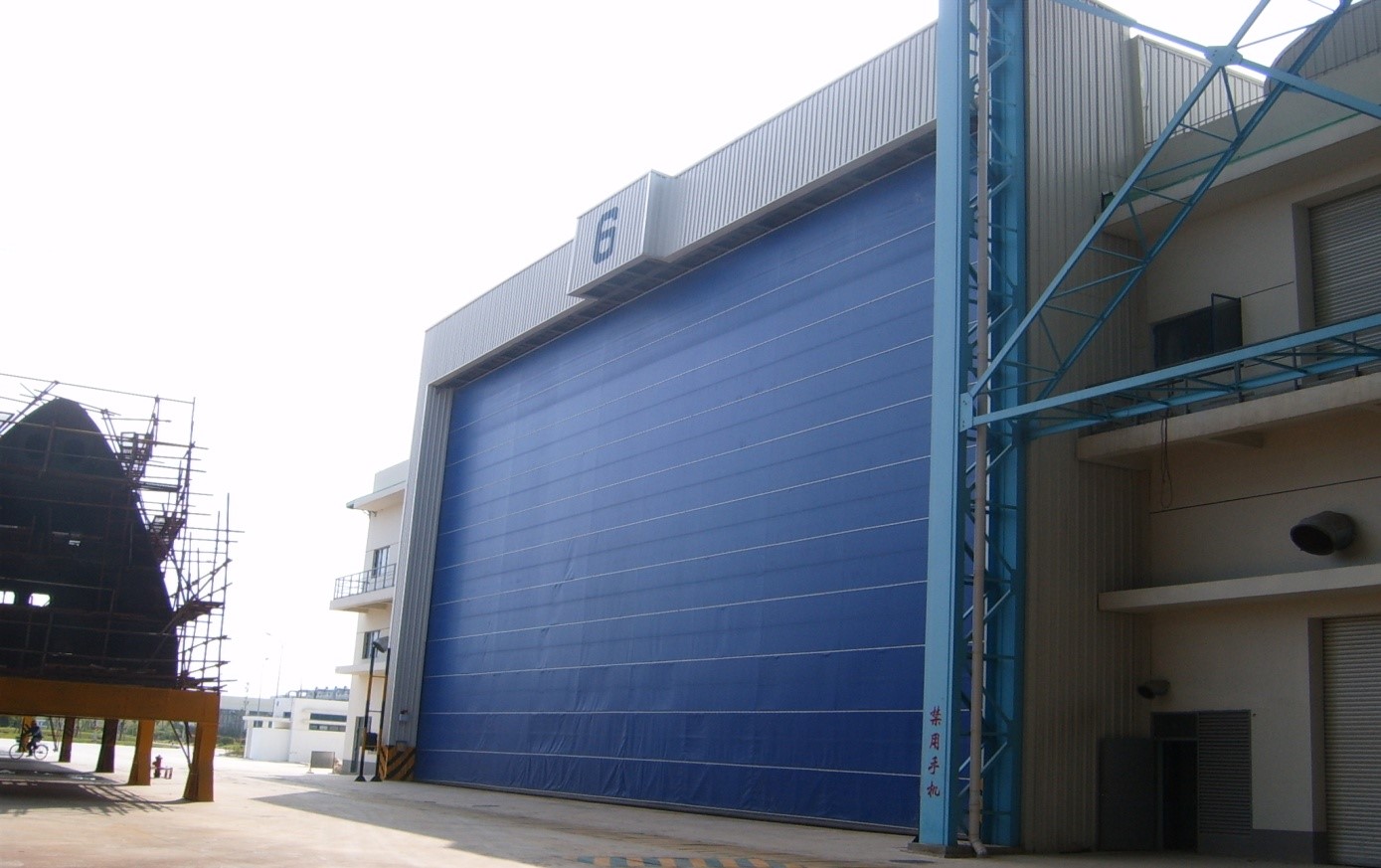

三、产品性能特点
1. 机库门整体门结构由上部橫框架、两侧竖框轨道、驱动减速电机、功能程序控制箱、开关门信号控制系统、行程限位编码器、安全保护系统组成。
2. 门帘的组成：门帘由双层分块工程塑料布(高聚合纤维双轴向经编织物及PC涂层复合物)及肋条组成；肋条由圆钢管制作。这种组合既能保证在有条件下门帘的抗风强度要求，又能减轻门帘的重量，从而方便操作使用。
3. 门框的组成：框架部分钢材采用国产Q235B材质的钢板加工成型，钢标有良好的可焊性；门框横梁采用2.5m三片钢结构组合梁，侧翼支架板采5mm钢板剪切成型，镶嵌万向轴承+瓦盒，连接轴选用45#碳钢加工制作，横框总体高度为400m；门框立柱为方槽型柱状，由整张钢板折型及边扣件+密封毛刷+防磨防撞吊带组成，标准门型截面为220mm×170mm，外表喷金属喷涂处理，具有良好的耐腐蚀性及附着力。
4. 动力系统：动力系统由11kw的电机、减速机及制动系统组成。
5. 控制系统：控制系统由电机控制系统、电机过载保护系统组成，全部部件集合在一个控制箱内。
6. 行程限位：门体上下运行限位依靠旋转编码器记忆卷轴转动的圈数实现靠电子脉冲信号识别来完成。
7. 无论任何时候，任何原因，本项目严格禁止使用下列材料：各种形式的石棉制品，各种形式的 PCP（多氯化苯基），铅基涂料和所有其它中国政府机构禁止使用的材料。
8. 柔性机库大门安全措施必须在产品设计时经过多方面的论证，这些论证广泛地听取了用户的使用 意见和建议。一方面有高级资质工程技术人员设计，另一方面根据以往生产柔性升降大门的经验，由理论和实际相结合方式来确保柔性升降大门的安全；柔性机库大门的设计依据参照国家有关起重机械、钢结构、电器等标准。
9. 钢结构的强度、绕度、内力和稳定性进行计算和校核，确保产品的设计可靠性；所选用的原材料、外购件、配套件、机械部件和电器元件均选择国内外著名厂商和名牌产品。
10. 起升机构是长期处于自锁状态，其电动机为起重电机，并在电动机和减速机的连接部位配备制动器和卷筒上的安全制动器，这样防止由于大门的自重而引起的自动下落。
11. 安全带的选择采用 5 倍以上的保险系数。
12. 起升绳轮的传动轴尾端装有一套限位控制器，通过一对齿轮的转动计算，当大门起升至设定的高度时，起升机构停止运行。
13. 柔性机库大门配有声光报警器，在升降运行时发出声、光信号，禁止操作人员在大门升降时在下面行走。
14. 编码器：在滑轮组的侧面装有传感编码器，根据安全带的涨紧和松弛，使大门在完全关闭时，起升机构立即停止运行。在横梁的底部装有顶杆接触式传感编码器，当大门起升接近顶部时，最上部的上品水平框架接触到编码器的顶杆，起升机构立即停止运行。
15. 柔性机库大门的二侧立柱上贴有表示高度刻度的反光膜标记，以保证正确地目测大门的升降高度。在夜间运送分段时同时也起到立拄的可见标记作用。立柱二侧贴有大门升降运行时底部不允许站人的禁令标记。
四、技术参数
|
序号
|
产品名称
|
单位
|
配置说明
|
备注
|
|
1
|
专用电机
|
台
|
柔性门专用电机（功率根据门体大小配置）
|
SEJ/江苏明川
|
|
2
|
软帘门体
|
套
|
双层或单层门帘结构，门帘采用工业超强聚酯纤维高强耐磨基布，厚度 0.8mm
|
可选
|
|
3
|
抗风条
|
套
|
40 方管 2.0 厚度 300 龙骨，安装间距为130cm。
|
自产
|
|
4
|
导轨
|
套
|
矩形型钢拼接而成，厚度 5.0
|
自产
|
|
5
|
控制系统
|
台
|
交流三相 220V,控制箱上带有主电源控制开关， 急停按钮，手动自动转换按钮，手动控制上升下降按钮。
|
自产
|
|
6
|
限位器
|
台
|
绝对值编码器，性能稳定可靠。
|
自产
|
|
7
|
光电安全保护装置
|
套
|
门框两侧设有对射电眼，快速门下方有障碍物时，门体保持开启状态；当门体下降时有物体通过，门体会开启到开启位置，待下方无障碍物时再延时下降。
|
神悦
|
|
8
|
开启方式
|
台
|
|
按钮
|
|
9
|
开启速度
|
m/s
|
每秒 0.2-0.3 的开闭速度，高频关闭(50-300 次一天）按钮，优质品牌指示灯。
|
每秒 0.2-0.3
|
|
序号
|
项目
|
技术参数和要求
|
备注
|
|
1
|
运行环境
|
温度：-30℃到+70℃，风速：最高运行风速≥20m/s
|
|
|
2
|
使用寿命（次）
|
≥10 万（易损件 8 万）
|
|
|
3
|
抗风压值（Pa）
|
需满足结构安全计算要求，且不低于 0.8kPa
|
|
|
4
|
正常开启速度
|
≥0.2m/s
|
|
|
5
|
电压（V）/频率(Hz)
|
220/50
|
|
|
6
|
密封
|
底部、侧面及顶部密封
|
|
|
7
|
导轨材质
|
Q235 钢制结构件
|
|
|
8
|
表面处理
|
钢构件：抗腐蚀，五金件电镀锌(10μm). 门体螺丝全部进行镀锌防锈处理
|
|
|
9
|
控制系统
|
控制箱防护等级：IP65 限位开关防护等级：IP65 电机刹车防护等级：IP55 控制按钮防护等级：IP65状态显示：运行天数、次数、保养次数。
|
|
|
10
|
尺寸要求
|
整体厚度不超过1000mm（包括所有构件、连接件、设备等） 在混凝土结构柱靠厂房一侧安装，不得占用门洞尺寸，开启高度不低于 10000mm
|
|
|
11
|
电机功率
|
根据门体的尺寸及重量，并充分考虑强磁场对门体的影响， 在保证门体伸缩自如的前提下，自行计算电机的功率，但电机功率应不小于4KW。用户配电：交流 AC，单相，220V，50Hz
|
|
|
12
|
电机及减速机
|
电机及减速机选用上海沪源电机或同等品牌的电机。电机及减速机要求考虑磁场影响。
|
|
|
13
|
抗风杆
|
Q235 钢结构框架配置传动轮
|
|
|
14
|
控制方式
|
双面手动开启/关闭功能
|
|
|
15
|
门的附框
|
大门的安装位置均在厂房外，所有外露的电机、导轨等均要安装在大门附框上，材质镀锌板。
|
|
|
16
|
传动轮
|
ABS 工程塑料
|
|
|
17
|
提升带
|
尼龙吊带，6 倍安全系数
|
|
|
大门门帘技术要求
|
|
序号
|
项目
|
技术参数和要求
|
备注
|
|
1
|
PVC 基 布
|
工业超强聚酯纤维高强耐磨基布
|
|
|
2
|
基体材料
|
不低于涤纶丝 1100D
|
|
|
3
|
面层材料
|
PVC 涂层
|
|
|
4
|
面料厚度
|
≥0.8mm
|
|
|
5
|
密度：g/m2 ASTM D297
|
≥900
|
|
|
6
|
抗拉强度（N/50mm）
|
≥4000（纬向）；≥4000（经向）
|
|
|
7
|
最大延伸率（%）
|
＜20
|
|
|
8
|
撕裂强度N：DIN53363
|
≥600
|
|
|
9
|
剥离强度：DIN53357
|
≥120 N/5 cm
|
|
|
10
|
性能稳定温度范围，DINEN1876-1
|
-30℃-+70℃
|
|
|
11
|
耐水压（mmH2O）
|
＞2x105
|
|
|
12
|
耐磨耗性
|
≥4.9Nx100
|
|
|
13
|
耐揉性
|
≥9.8Nx1000
|
|
|
14
|
阻燃程度
|
B2
|
|
